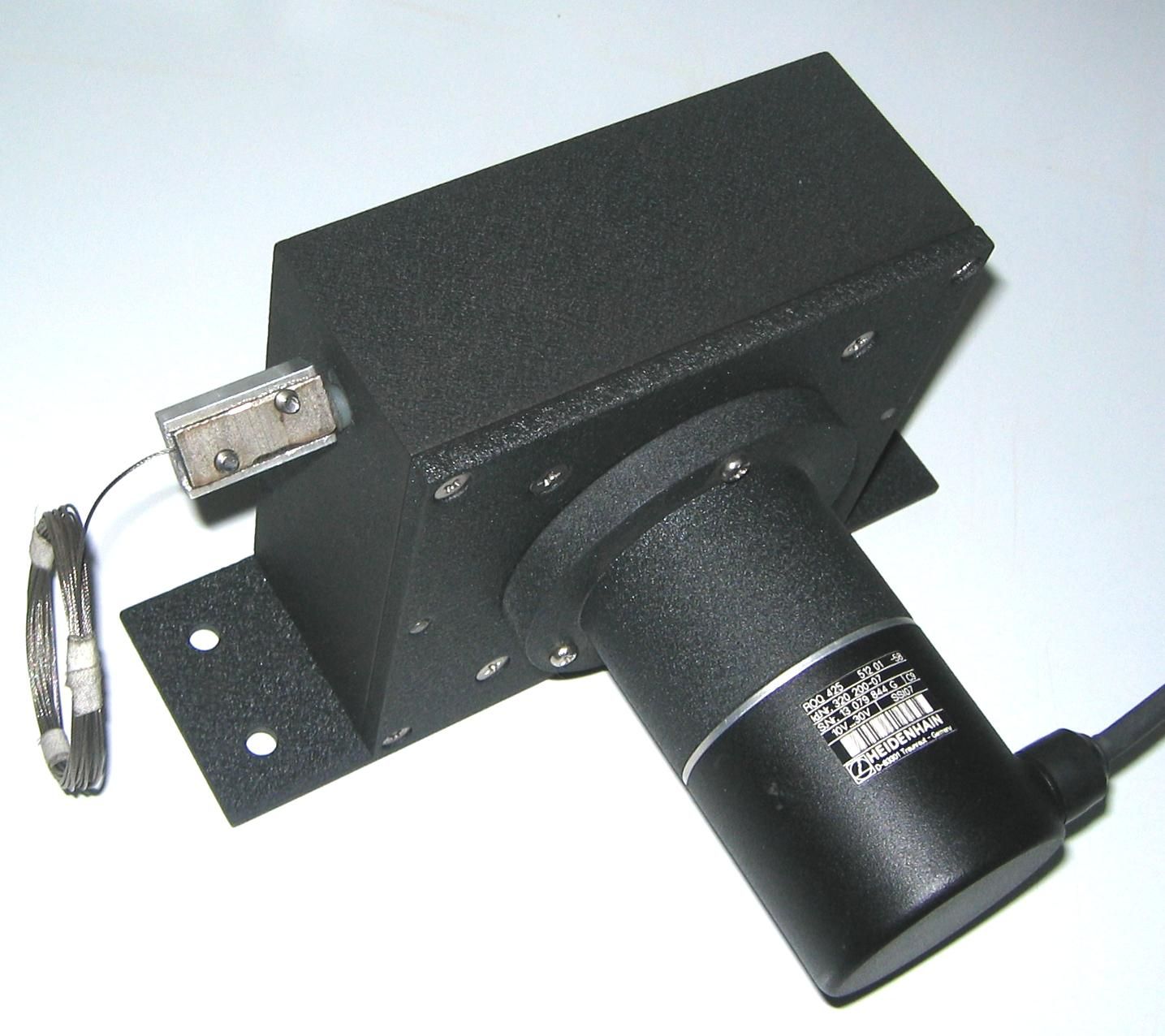

什么是拉繩傳感器

拉繩傳感器又稱拉繩位移傳感器、拉繩傳感器、拉繩電子尺、拉繩編碼器。拉繩位移傳感器是直線位移傳感器在結構上的精巧構成，充分結合了角度傳感器和直線位移傳感器的優點，成為一款安裝尺寸小、結構緊湊、測量行程大、精度高的傳感器，行程從幾百毫米至十幾米不等。

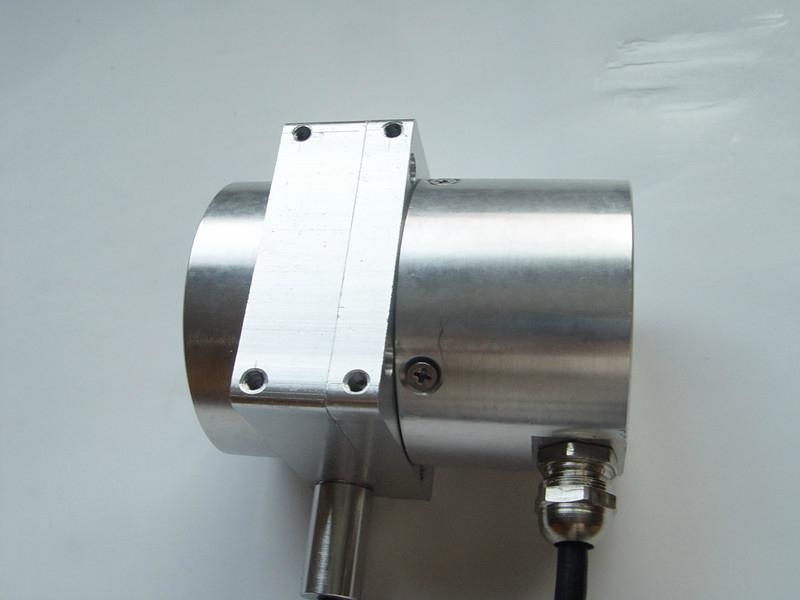

拉繩傳感器分類

拉繩位移傳感器分為數字輸出型和模擬輸出型兩個產品類。適合直線導軌系統，液壓氣 缸系統、伸縮系統，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝 機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制。在試驗機行業屏顯、 數顯系統上應用也較為廣泛，其它應用場合可以定制拉繩式位移傳感器。此外，拉繩位移傳 感器完全可以替代光柵尺、電子尺，實現低成本的高精度測量。

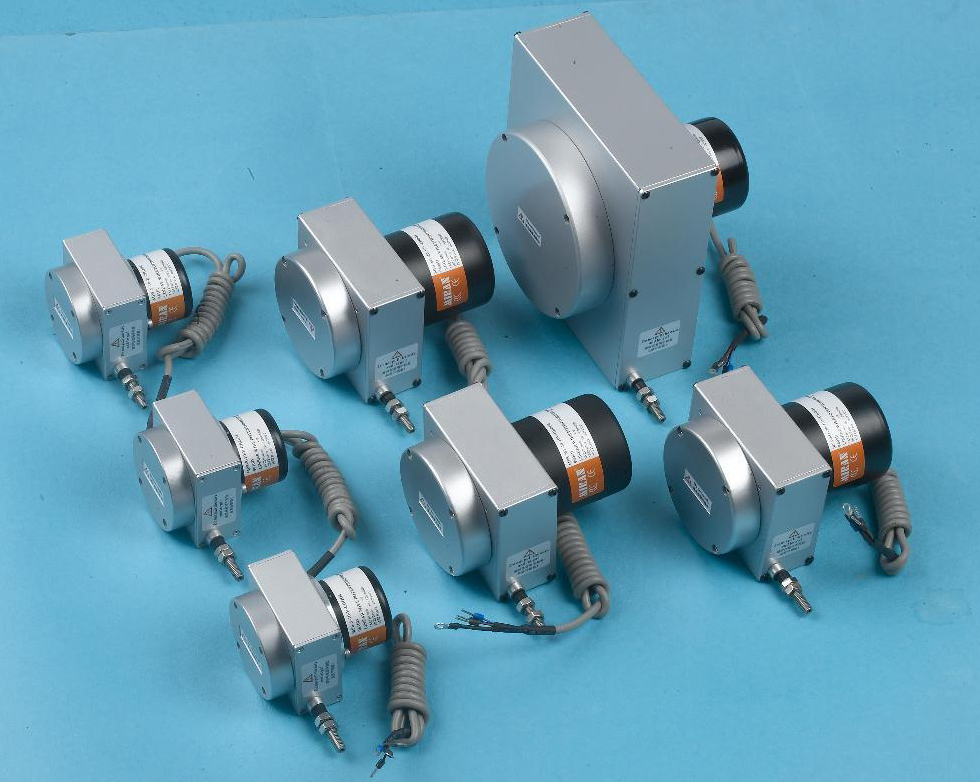

拉繩傳感器應用

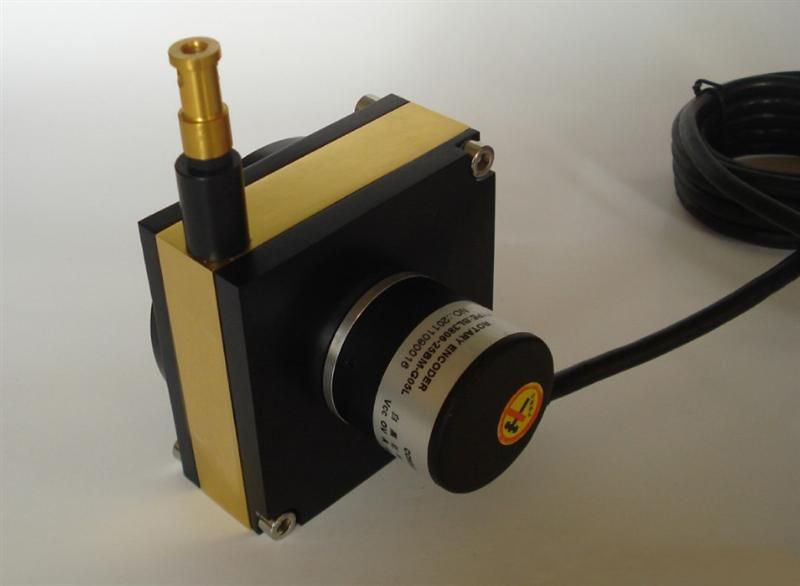

拉繩傳感器工作原理

拉繩式位移傳感器的功能是把機械運動轉換成可以計量，記錄或傳送的電信號。拉繩位 移傳感器由可拉伸的不銹鋼繩繞在一個有螺紋的輪轂上，此輪轂與一個精密旋轉感應器連接在一起，感應器可以是增量編碼器，絕對(獨立)編碼器，混合或?qū)щ娝芰闲D(zhuǎn)電位計，同步 器或解析器。
操作上，拉繩式位移傳感器安裝在固定位置上，拉繩縛在移動物體上。拉繩直線運動和 移動物體運動軸線對準。運動發生時，拉繩伸展和收縮。一個內部彈簧保證拉繩的張緊度不 變。帶螺紋的輪轂帶動精密旋轉感應器旋轉，輸出一個與拉繩移動距離成比例的電信號。測量輸出信號可以得出運動物體的位移、方向或速率。

拉繩傳感器品牌

ASM艾斯姆拉繩傳感器

拉繩傳感器價格
