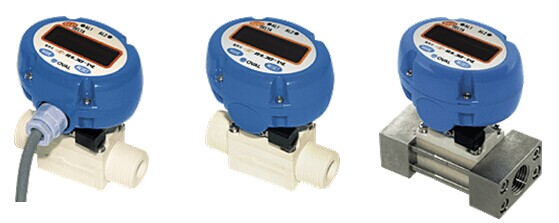

要研究渦輪流量計的原理，首先要了解渦輪流量計的內部結構。渦輪流量計的結構形式有很多，主要的組成部分包括外殼、導流架、葉輪、軸承和信號檢測器等，這些部件在渦輪流量計工作時起到不同的作用。

外殼
渦輪流量計的外殼與介質管道連接，用于承受被測介質經過時產生的壓力與溫度，特殊用途的外殼還具有耐腐蝕性、不導磁的性能和足夠的機械強度。

導流架
渦輪流量計的導流體用過支撐葉輪的轉軸，使葉輪轉動中心與外殼中心重合，達到穩流和整流目的。

葉輪（渦輪）
渦輪流量計的葉輪呈螺旋形，受到被測介質沖擊后會發生旋轉，配合信號檢測器將旋轉運動換成電脈沖信號。

軸和軸承
渦輪流量計的軸和軸承是用來支持葉輪做高速旋轉的一組零件，常見材質包括不銹鋼、鍍硬鉻、鎢鉻鉆硬質合金等材料。

信號檢測器
通過感應磁阻（葉輪）的變化，配合葉輪實現電脈沖頻率信號的轉換。


由上可知，渦輪流量計的工作原理如下：
1.被測介質通過管道流經渦輪流量計的入口；
2.經過導流架整流，被測介質按平行軸線方向流入葉輪（渦輪）；
3.被測介質推動葉輪（渦輪）旋轉，葉輪的動作被信號檢測器感知；
4.達到檢測介質流量、流速等參數的目的。
