近十年來，我國油氣管道職業取得了快速發展，從管道長度上看，油氣管道總路程達10.6萬公里，包含原油管道約2.6萬公里、成品油管道約2萬公里、天然氣管道約6萬公里，而建造這么長路程的油氣運送管線，除了管道之外，還有一個必不行少的元件——閥門。

   （一）特種旋塞閥國外長時間獨占，要挾能源安全

    閥門在油品運送中的重要性基本上等同于水龍頭關于自來水供給的重要性，而我國輸油管道的長度決議了閥門的運用數量不在少數。但因?yàn)檫@種使用于成品油運送管線的特種旋塞閥的技能門檻較高，在很長一段時間中，我國使用的旋塞閥都依賴于進口，不只價格昂貴、保護本錢高，一起也是我國能源安全的一大危險。

    不過現在好了，哈威國產化的旋塞閥現已成功躋身中高端商場，制作周期僅為國外產品一半，并且能夠供給48小時到現場的售后服務，大幅節省了我國石油管線的建造保護本錢。

?

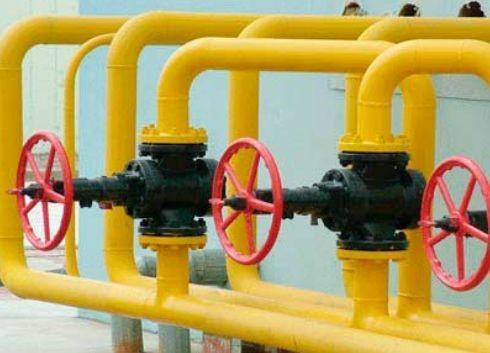

    （旋塞閥的使用）

    （二）國產化旋塞閥規劃：密封功用、運用壽命不再是對立體

    你可能會問，不就是個閥門么，有什么高的技能含量呢？和家用水龍頭這樣的閥門有什么區別？

    閥門最主要的使用就是確保杰出的敞開和封閉，這對閥門的密封功用有著很高的要求。

    1、傳統閥門：密封性和運用壽命難以兼得

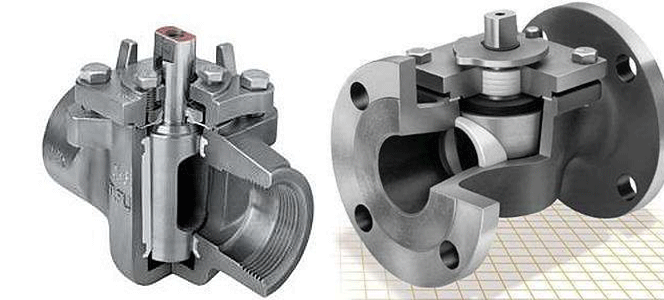

    一般我們見到的管道閥門是這樣的：

    在操作進程中，傳統閥門經過密封件在閥門腔體內的旋轉來決議管路的敞開與封閉，所以旋轉作用所發生的密封件的磨擦不行避免，然后發生磨損，密封做得越緊，磨損也就越嚴峻，運用壽命越短，即使有光滑辦法，也不能徹底避免這種對立，一朝一夕密封功用天然就會有所下降，乃至導致閥門密封失效。

    如果水龍頭或許閥門漏水了，我們能夠替換一個，但如果運送的是成品油，就沒那么簡略了。

    2、國產油氣管線旋塞閥：彈性結構讓肯定密封和延伸壽命不再對立

    成品油運送管線要求旋塞閥在確?？隙芊庑缘囊黄穑M可能延伸有用運用壽命，這種看似“魚和熊掌不行兼得”的需求就是問題的要害所在。

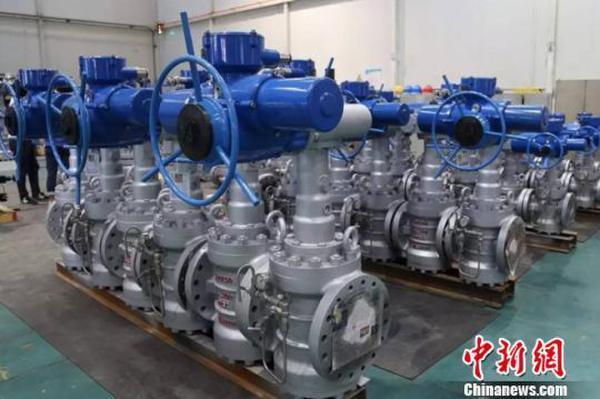

    （國產旋塞閥）

    那么國產的旋塞閥是怎么滿足這樣苛刻的要求的呢？

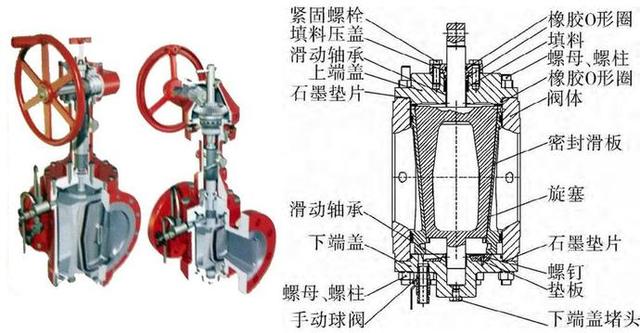

    首要來看一下旋塞閥主體結構的剖面圖：

（旋塞閥剖面示意圖和結構圖）

    從圖中能夠看出，旋塞為楔形（梯形）結構，中間空白部分為流體通道。旋塞兩邊固定有用于密封的滑板，當密封滑板與閥體緊密接合時，則密封情況杰出。

    不同于一般的閥門直接旋轉的敞開方法，當該閥門翻開時，閥門操作器首要使楔形旋塞提高一段距離，這樣固定在旋塞上的密封滑板也就隨之脫離閥體。然后在密封滑板與閥體互不觸摸的情況下，將旋塞滾動90度，使得旋塞通道與管道對齊，旋塞閥翻開。

    同理，封閉時操作器首要使旋塞和滑板在密封件與閥體無觸摸的情況下反向滾動90度，然后使旋塞向下運動，楔形作用使滑板與閥體緊密貼合構成氣泡級密封。

    總結起來，比較于傳統閥門直接旋轉的操作進程，這種旋塞閥還增加了向上提高和向下緊縮的進程。這種共同的彈性結構規劃，使得旋塞在旋轉進程中，滑板和閥體之間的密封面徹底脫開，消除了兩者之間的磨損，在確保杰出的密封作用的一起還延伸了閥門的運用壽命，一起因?yàn)樵诮Y(jié)構規劃上有用消除了密封面之間的沖突，旋塞也無需光滑，避免了關于成品油介質的污染。

    怎么樣，有沒有被規劃者的奇妙規劃思路震懾到了？

  （三）國產化旋塞閥制作：多項要害技能自主創新

    有了規劃思路還不行，在實踐制作進程中也需要處理許多問題。

    1、封閉副密封結構規劃：真空硫化、特種防腐確保密封性

    主閥結構規劃制作進程中最為要害的目標就是密封功用。

    我們知道，閥門開關選用的密封材料一般都是橡膠，但在運送成品油的運送管路中，簡略的橡膠密封怕是還不行。因?yàn)槌善酚褪怯袡C(jī)溶劑，一朝一夕會對橡膠發生必定程度上的溶解，使得密封失效。

    為此，在密封滑板上選用了真空硫化、特種防腐等先進工藝，將氟橡膠密封圈永久地嵌入金屬基體構成主密封件，以確保密封滑板杰出的密封作用及持久的運用壽命。

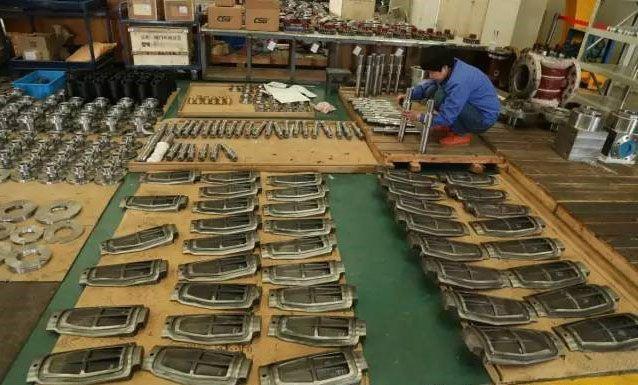

（等候安裝的密封滑板）

    主閥封閉副選用了密封件和旋塞的分體結構，固定好特種橡膠的密封滑板經過楔形旋塞上的燕尾槽進行聯合，構成下圖這樣完好的封閉副結構。

（旋塞與密封滑板）

    這樣特別形狀的旋塞還有一個優點，其結構能夠完成流體的自鎖功用，當旋塞壓緊時，流體作用于密封滑板上的力不會使得旋塞有任何移動，這種強制密封結構確保了密封的可靠性。

    除了主閥門結構之外，旋塞閥的別的一個重要的結構是操作器。

（旋塞閥全體結構及操作器示意圖）

   哈威操作器的作用是將執行器的多回轉運動轉換為90度旋轉運動和上下直線運動，完成旋塞的上升、下降及正、反向旋轉運動。因?yàn)橛|及零件多，受力情況雜亂，需協調好各相關零件的結構參數，不然結構簡單損壞。研發中經過對主閥的負載特性進行剖析取得操作器的負載特性要求并對相關零件進行受力剖析和重點部位進行有限元應力剖析，選取和優化結構參數。
