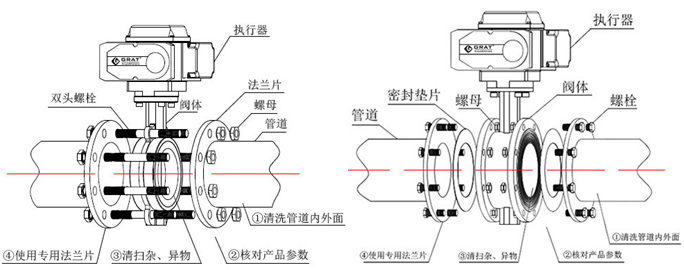

一、哈威電動蝶閥裝置前的預備
注:1、開箱后閥門要及時裝置,請勿隨意松動閥門上的任何緊固螺釘或螺母;
2、哈威電動蝶閥可以裝置在恣意角度的管道上,為了保護方便建議不要倒置裝置。
3、蝶閥法蘭盤在裝置時必須確保法蘭面和密封橡膠對中,螺釘均勻擰緊,密封面必須貼合完好;假如呈現螺釘擰緊力度不均勻會呈現橡膠凸起卡住蝶板,或頂住蝶板形成閥桿處走漏。
二、哈威電動蝶閥裝置步驟

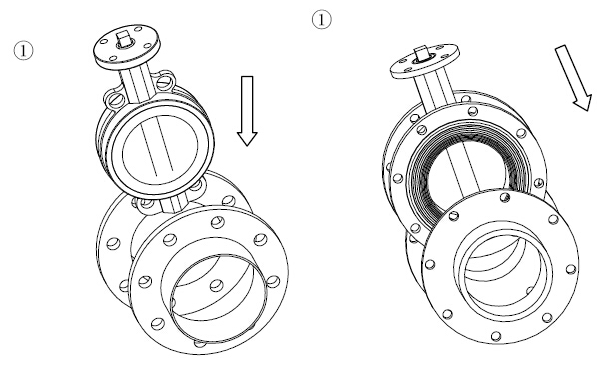

1、將閥門放置于預裝置的兩片法蘭之間(法蘭蝶閥需預兩頭墊片方位);
2、按圖示將兩頭螺栓螺母別離輕輕插入兩頭對應的法蘭孔(法蘭式蝶閥需調整墊片方位),將螺母稍加擰緊以校對法蘭面的平面度;

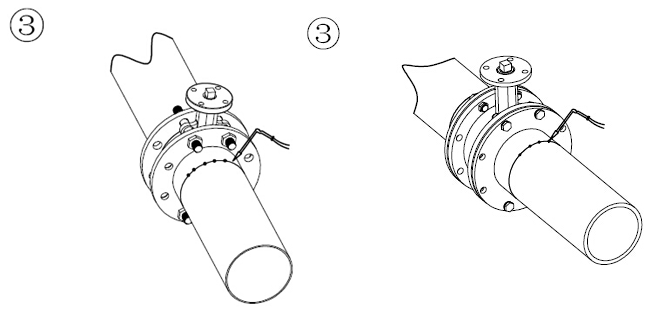

3、將法蘭使用點焊固定于管道上;

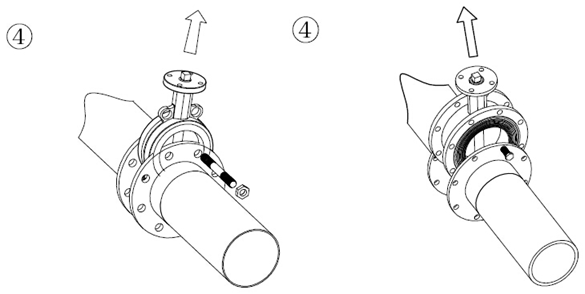

4、將閥門移出;
5、將法蘭徹底焊接固定在管道上;

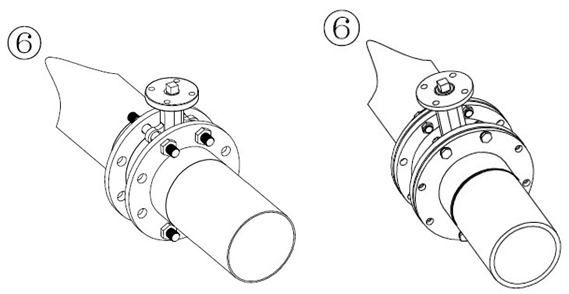

6、待焊口冷卻后再裝置閥門,確保閥門在法蘭中有足夠活動空間以避免閥門被損壞,并確保閥板有一定的開度(法蘭蝶閥需加密封墊);校對閥門方位并將一切螺栓擰緊,(留意不要擰得過緊);將閥門打開,確保閥板能自在開閉,然后使閥板輕微敞開;

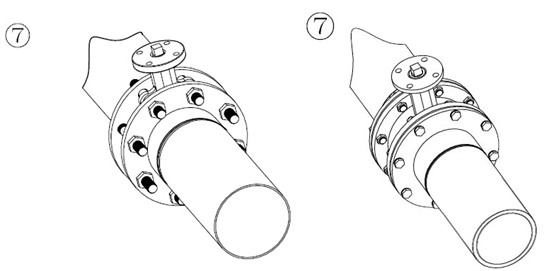

7、穿插均衡將一切螺母擰緊;
8、再次承認閥門能自在開閉,留意:承認閥板沒有碰到管道。
注:哈威電動蝶閥出廠時已將操控組織的啟閉行程調好,為避免電源接通時方向搞錯,用戶在第一次接通電源前,要先手動啟開到一半(50%)方位,再按電動開關,查看開關,查看指示盤方向閥門敞開方向即可。
